Připojení elektrické zásuvky

Příprava na instalaci elektrické zásuvky

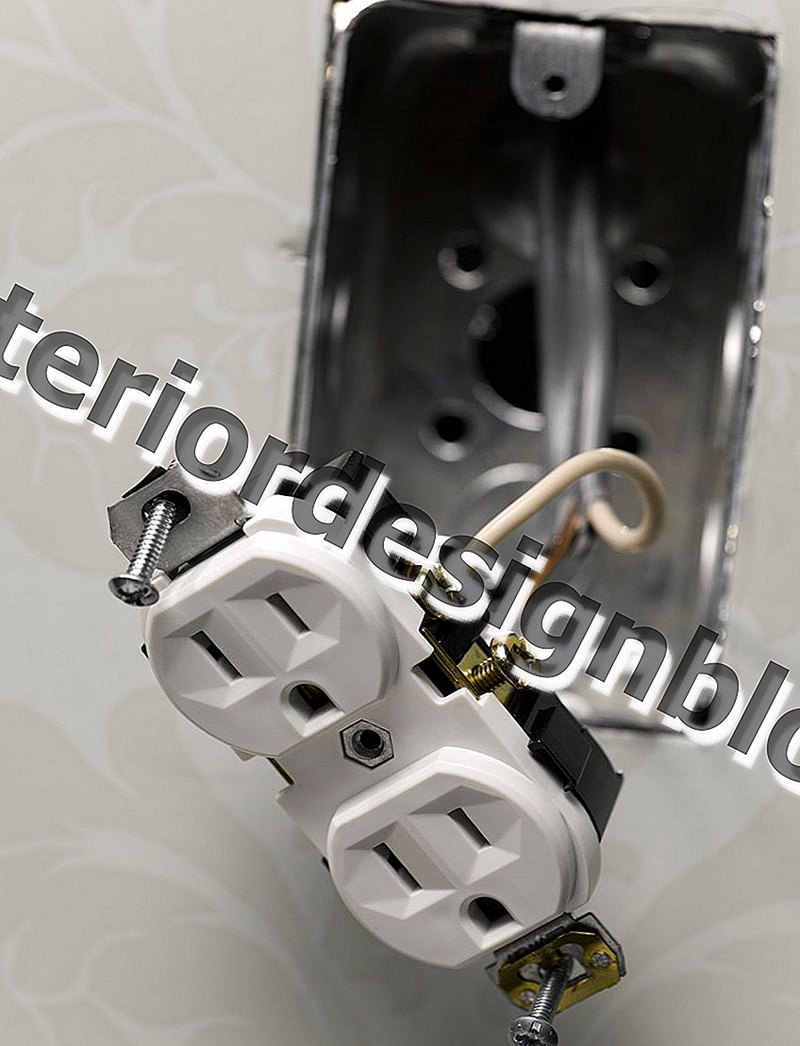

V tomto tutoriálu se naučíte, jak snadno nainstalovat novou zásuvku do elektrické zásuvky do jednorázové nástěnné krabice. Krabice přicházejí ve stylech určených pro novou konstrukci, stejně jako ve stylu pro přestavby nebo dodatečné aplikace, známé jako staré pracovní skříňky . Tento tutoriál ukazuje připojení nové zásuvky do staré pracovní skříňky, která byla nainstalována na stávající zdi.

Elektrická zásuvka je všudypřítomné elektrické zařízení, které používáme každý den v našich domovech a práci. Je navržen tak, aby přijímal elektrickou zástrčku pro svítilny a jiná zařízení, a v obytném použití jsou výstupní zásuvky obvykle buď 120 V modely (zobrazeny) nebo 240 V modely, jako jsou ty, které se používají pro klimatizátory oken a jiná zařízení . 120 voltové zásuvky jsou obvykle konstruovány tak, aby přijímaly uzemněnou zástrčku se třemi hroty, z nichž každá má různé čepele. Zaoblený otvor přijímá zemní čepel, úzká štěrbina přijímá horkou čepel a dlouhá štěrbina přijímá neutrální čepel zátky. Vývody 20 amp mají také zářez v neutrální zásuvce pro použití s ​​určitými zástrčkami na zařízeních, která přitahují vyšší proud.

Ve starších domovech, kde nemusí být uzemňovací vodič, mohou být zásuvky pouze dvou-slotové modely, bez uzemňovacího slotu. Při aktualizaci těchto zásuvek je vhodné použít zásuvku GFCI, která zvyšuje bezpečnost zásuvky v situaci, kdy není uzemňovací vodič.

Příprava

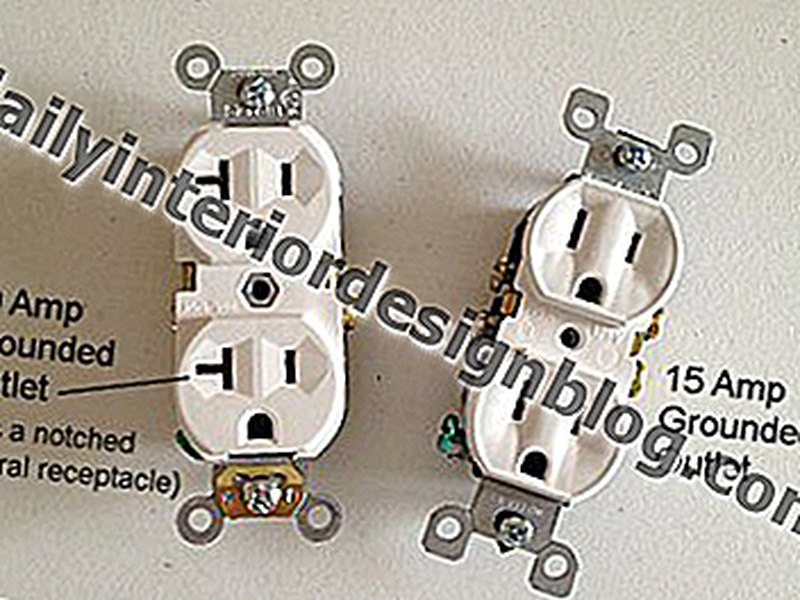

Než začnete instalovat zásuvku, je důležité, abyste nejprve našli jistič nebo pojistku na odbočce v elektrickém servisním panelu, který napájí zásuvku, na které budete pracovat, a poté vypněte napájení obvodového zapojení. Jistič, který vypnete, nebo pojistka, kterou odstraníte, bude hodnocena na správnou proudovou hodnotu obvodu. Značky na jističi nebo pojistce vám řeknou, zda se jedná o obvod 15 nebo 20 A, a proto zda chcete nainstalovat výstupní zásuvku 15 A nebo 20 A 120 V. (Obvody 15-amp vyžadují použití vodičů 14-gauge, zatímco obvody 20-amp vyžadují vodiče 12-gauge.)

Jakmile máte pro danou úlohu správnou zásuvku, odbočovací obvod je vypnutý a elektrické zapojení je připraveno k instalaci zásuvky, jste připraveni pokračovat.

Stupeň obtížnosti

• Snadný, jednoduchý

Potřebné nástroje a materiály

• Výstupní zásuvka 15 ampérů nebo 20 ampérů
• Jehlové kleště
• Výstupní krycí deska
• Ploché čepele a šroubováky s hlavou Philips

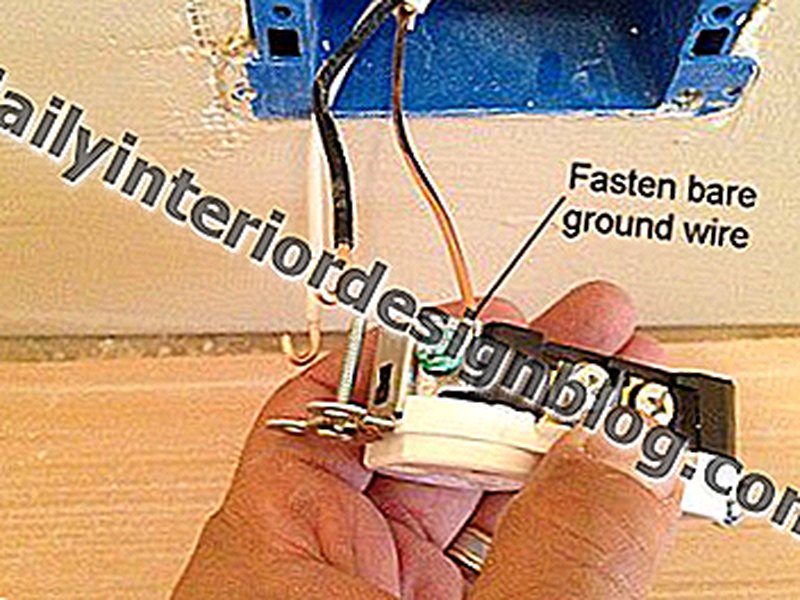

Připojte zemnicí vodič k zásuvce

1. Ohněte poslední 3/4 "holého měděného uzemňovacího drátu ve tvaru" J "nebo" U "a dejte jej pod hlavu zeleného uzemňovacího šroubu na zásuvce tak, aby byl konec drátu ve směru hodinových ručiček okolo šroub.
2. Utáhněte smyčku kleštěmi na špičce jehly tak, aby se trochu dotýkala šroubu, poté utáhněte otáčením šroubu ve směru hodinových ručiček a ujistěte se, že je zemnící drát pevně utažen pod zelenou hlavou šroubu.

Tip: Pro maximalizaci bezpečnosti připojují elektrikáři vodiče v určitém pořadí: nejprve zemnicí vodič, poté neutrální vodič a nakonec horký vodič. Při odpojování zásuvky změňte pořadí, nejprve odpojte hotwire a zemnící vodič.

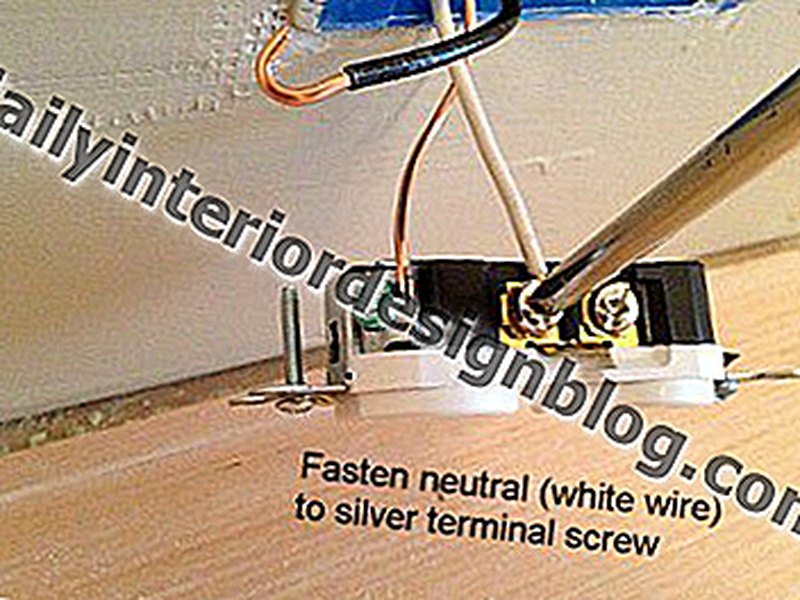

Připojte neutrální vodič

1. Stejně jako v předchozím kroku ohněte konec bílého „neutrálního“ drátu do polohy „J“ a zabalte konec „J“ smyčky pod hlavu stříbrného koncového šroubu ve směru hodinových ručiček.
2. Neutrální drát upevněte k vývodu otáčením stříbrného koncového šroubu ve směru hodinových ručiček a ujistěte se, že je drát pevně utažen pod hlavou šroubu.

Tip : Šrouby pečlivě prozkoumejte: stříbrné šrouby MUSÍ být připojeny k bílému neutrálnímu drátu. Mosazný šroub je určen pro černý horký drát.

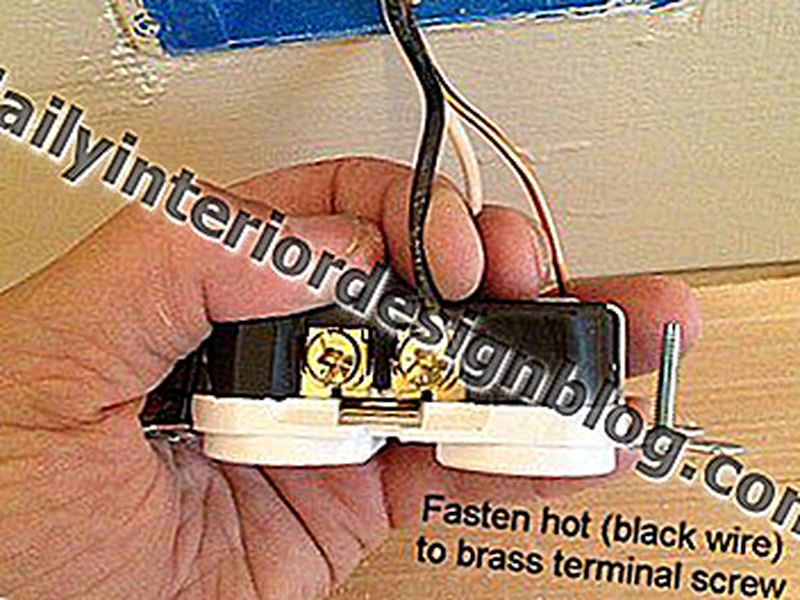

Připojte horký drát

Připevněte poslední vodič - černý „horký“ vodič - k mosaznému koncovému šroubu stejným způsobem jako předchozí dráty, umístěním „horkého“ drátu pod hlavu mosazného koncového šroubu a otáčením koncového šroubu ve směru hodinových ručiček. drát je pevně utažen pod hlavou šroubu.

Zajistěte vývod do elektrické skříňky

1. S vodiči, které jsou všechny připevněny k vývodu, opatrně ohněte dráty do zadní části krabice, dostatečně hluboko, takže je prostor pro uložení.
2. Opatrně zasuňte nádobu do krabice a přidržte kovový upevňovací pásek.
3. Připojte vývod ke krabici navlečením dlouhých jemných závitových šroubů, které byly dodány s vývodem, do otvorů pro šrouby na krabici. To obvykle vyžaduje šroubovák s hlavou Philips.

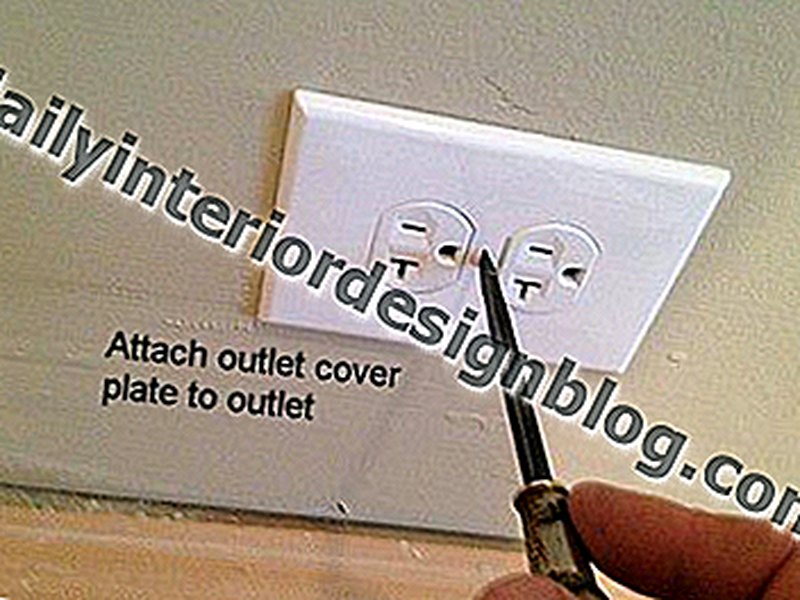

Namontujte krycí desku

1. Jakmile je zásuvka nainstalována v krabici, otestujte správnou funkci tak, že zapnete napájení obvodu znovu na elektrickém servisním panelu.
2. Pokud zásuvka funguje správně, nainstalujte čelní desku do zásuvky. To obvykle vyžaduje plochý šroubovák.
